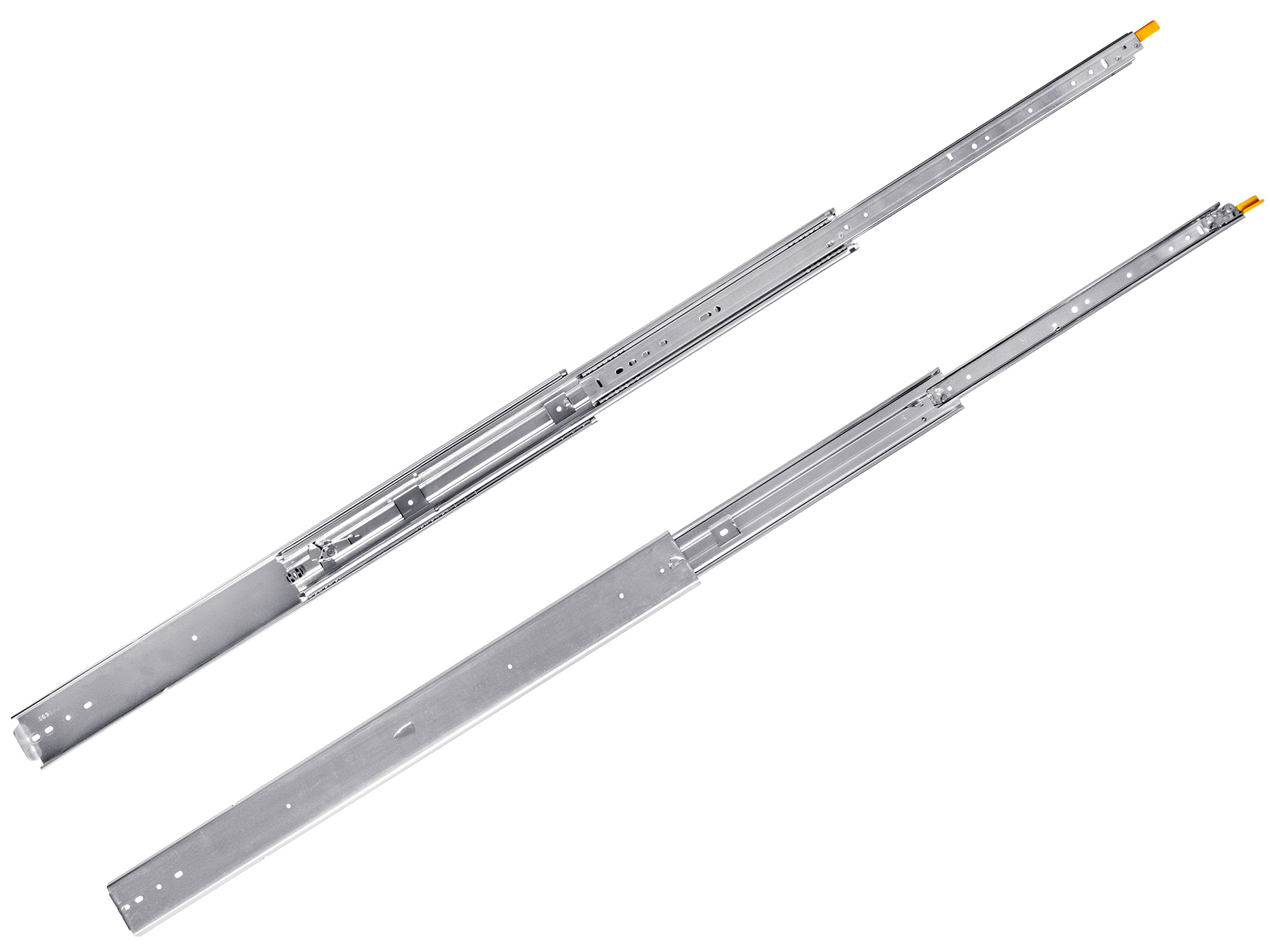

TSS 7719 RA Teleskopschiene mit Verriegelung 225 kg | 812,8mm (32")
PRODUKTMERKMALE
Der Teleskopauszug TSS 7719 RA (Schwerlastschiene mit Verriegelung) hat eine Tragkraft von bis zu 225 Kilogramm. Der Teleskopauszug besitzt einen Vollauszug und ist mit einer zusätzlichen Verriegelung ausgestattet und verriegelt die Schubladenschiene im ein- und ausgezogenem Zustand.
Durch die qualitativ hochwertigen Kugellager wird auch bei sehr hoher Belastung von bis zu 225 Kilogramm ein leiser Lauf garantiert.
Für den Einbau von Schwerlastauszügen in Fahrzeugen ist immer eine zusätzliche Verriegelung erforderlich.
PRODUKTDETAILS
- Technisch ausgereifte Schubladenschiene
- Belastbar und praktisch
- Schubladenschienen in hoher Qualität
- Material: Kalt geformter Stahl
- Oberflächenvergütung: Elektrogalvanisch verzinkt (Schubladenauszug ist vor Korrosion geschützt)
- Verriegelung im eingeschobenen und ausgezogenem Zustand
- Der Einbau von Schwerlastauszügen in Fahrzeugen erfordert immer eine zusätzliche Verriegelung.
- Teleskopschienen sind kugelgelagert (perfekter Leichtlauf)
- Vollauszug (Eine Sperre bei voll ausgezogenem Teleskopauszug schützt vor Herausfallen der Schublade)
- Seitenmontage
- Schubladen Vollauszug (Innenschiene nicht trennbar)
- Sanfter und geräuscharmer Führungsmechanismus
- Zuverlässiger und stabiler Lauf des Führungssystems
TRAGLAST BIS 225 KG PRO PAAR
Die Traglast bezieht sich auf die Seitenmontage der Auszugsschiene und eine vollflächig, gleichmäßig verteilte Last. Bei horizontaler Montage (Flachmontage) der Teleskopschiene trägt das Schienenpaar ca. 25 % der angegebenen Traglast.
TECHNISCHE DATEN
| Einbauhöhe (Schienenhöhe) | 77,2 mm |
| Einbaubreite (Schienenstärke) | 19,3 mm |
| Anzahl dynamischer Prüfzyklen | 10.000 |
| Materialstärke Außenschiene | 2,5 mm |
| Materialstärke Innenschiene | 2,0 mm |
| Gewicht | 8,32 kg |
| Traglast seitliche Montage | 225 kg |
Durchmesser Befestigungsloch
| Außenschiene | 5 mm |
| Innenschiene | 5 mm |
| Höhe Schraubenkopf | max. 2,5 mm |
| Durchmesser Schraubenkopf | max. 9,5 mm |
| Länge: | 800 mm |
|---|---|
| Traglast: | bis 225 kg |
| Funktionen: | Entriegelungsfunktion, Vollauszug |
| Hersteller: | TSS |
| Schubladen Varianten: | Standard |
